好方案 中國造：雙卡終端測試解決方案--云帆興燁
“ 在“好方案，中國造”系列文章中，我們介紹了移動終端定位測試解決方案、5G VoNR語音質量評測方案、云基礎設施基準性能測試以及5G終端國際漫游測試系統。今天，我們將進入一個新的領域：雙卡終端測試解決方案。
雙卡終端測試解決方案為智能手機雙卡測試提供測試場景和用例，幫助眾多終端和芯片廠商縮短驗證周期以加快入市速度，優化產品性能并提升品質。
對5G技術的廣泛應用，運營商根據終端用戶在5G網絡中實際使用需要和遇到的問題，提出了雙卡測試規范。規范中定義了SA+LTE和SA+SA兩部分測試用例，全面考察了手機終端在雙卡模式下的實際表現。這些表現的好壞直接影響用戶體驗。思博倫提供業界領先的雙卡OTA測試解決系統，貼近真實網絡和真實應用，提供可重復，可靠的測試測量結果?？梢詭椭K端完善芯片及天線的設計。
本測試方案全部在中國開發，優先為中國用戶打造，全面適應中國用戶需求，并可定制適用于用戶使用場景的測試用例，助力用戶快速完成技術對接、功能開發以及項目實施。
一、解決方案構成

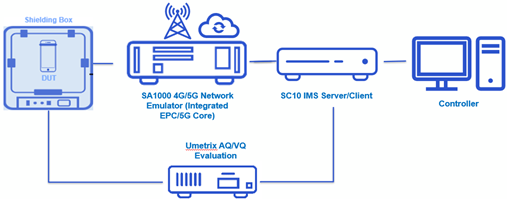

方案構架
系統組成
- 雙卡測試系統件
- 雙卡測試用例庫
- SA1000 4G/5G網絡仿真器
- SC10 = IMS服務器 + IMS虛擬終端
- Nomad UX = 音頻質量分析儀 (POLQA MOS打分)
- 屏蔽箱
1. 雙卡測試系統及測試用例庫
依托于業界領先思博倫自動化測試系統（Test Orchestration System），雙卡測試系統將所有的硬件及軟件集成在一起共同完成手機終端的雙卡測試，主要功能：
- 用戶無需安裝軟件，通過瀏覽器執行測試
- 操作簡單，易于部署
- 自動控制全系統中的硬件設備
- 支持測試用例的配置和執行
- 支持實時結果、日志和報告的查看和管理
- 支持中文和英文界面

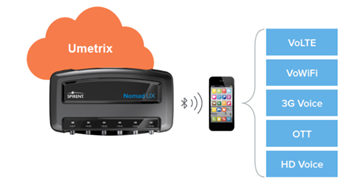

2. 音頻質量分析儀 – Nomad UX
- 支持各類語音通話質量測試場景 VoWiFi, VoLTE, EVS, OTT Voice
- 支持各種測試地點進行測試：實驗室，外場
- 同時支持六個HD通道進行測試
- 支持耳機模式語音質量測試
- 支持藍牙模式語音質量測試

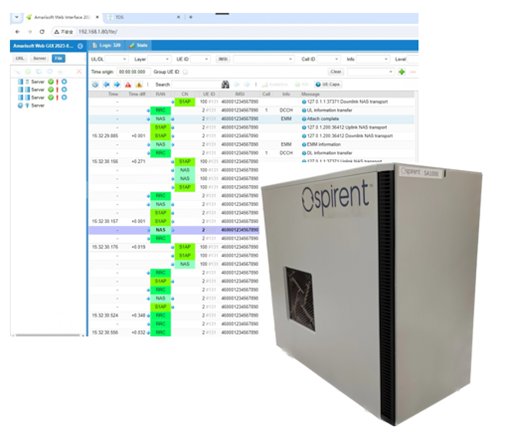

3. 4G/5G網絡仿真儀 – SA1000
- 支持EPC/5GC/gNodeB/ngeNode/eMBMS
- 強大的SA/NSA/LTE基站能力
- 靈活的小區配置，最大支持4小區
- 2個NR TDD 100MHz 4x4 MIMO
- 2CC LTE 20MHz 4x4 MIMO
- 4NB-IoT standalone cells

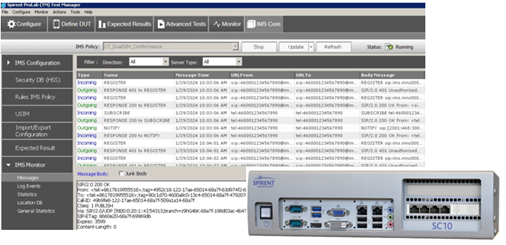

4. IMS/CN仿真儀– SC10
- 支持IMS server 仿真
- 支持虛擬IMS終端仿真
- 支持核心網仿真
- 可以作為系統主控設備
5. 屏蔽箱
雙卡測試解決方案，緊跟最新的運營商5G終端測試方法，采用OTA的測試方式。思博倫提供了專門設計的屏蔽箱及配套的天線Pattern繪制工具。

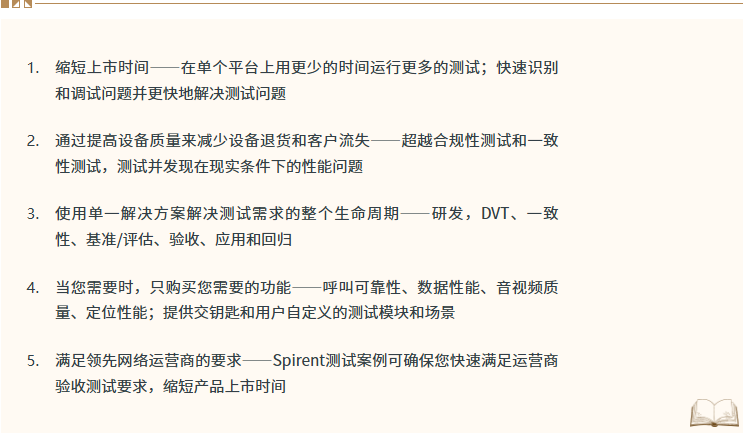

二、方案優勢
三、測試用例
3.1 測試應用
設備和芯片制造商
-運營商認證測試
-雙卡中的天線設計驗證
-研發性能和功能測試
網絡運營商
-準入測試
-移動設備定性和對比
-上市前評估
測試實驗室
-型號許可驗證
-運營商準入和認證測試
3.2雙卡測試場景覆蓋
-不同的運營商SIM組合，如中國電信+中國移動、中國電信+聯通等
-不同的RAT網絡制式組合，如SA+SA、SA+LTE、NSA+LTE等
-不同的并發服務類型，如數據+VoNR、數據+視頻呼叫等
-不同的KPI測試，如呼叫延遲、音頻質量、視頻質量、峰值數據吞吐量等
-當一個SIM正在進行VoLTE/VoNR呼叫時，另一SIM有呼叫來電
-當一個SIM正在進行VoLTE/VoNR呼叫時，另一SIM開始進行小區切換
3.3 提供定制化服務
如果您有更多的測試需求沒有包含在我們的內建測試套件中，我們的專業化服務團隊還可以為您定制測試用例，提供數據分析與后處理服務，滿足您的定制化需求。這些定制化的需求可以是：
-客戶根據自身需要產生的測試用例
-協助客戶完成測試
